KELLER Pressure Pegelsonden

SCHWEIZER PRÄZISION UNTER DER OBERFLÄCHE – AUTONOM UND LANGZEITSTABIL

KELLER Pressure Pegelsonden –
Exakte Messwerte auf jedem Niveau

KELLER Pressure bietet tauchfeste Messsonden für präzise Pegel- und Füllstandmessungen in unterschiedlichsten Flüssigkeiten und Anwendungen. Spezielle Bauformen sowie auf die jeweilige Umgebung abgestimmte Kabel- und Gehäusematerialien ermöglichen den zuverlässigen Einsatz selbst unter anspruchsvollen Bedingungen.

Sämtliche piezoresistiven Pegelsonden werden am Hauptstandort in Winterthur entwickelt, gefertigt und kalibriert und stehen für Schweizer Qualität und Präzision, die sich langfristig bewährt.

Universell und präzise
KELLER Pressure Pegelsonden

Höchste Genauigkeit
KELLER Pressure Pegelsonden

Serie 36XW

Bis zu 30 bar, ± 0,05 %FS Genauigkeit

Serie 36XiW

Bis zu 10 bar, ± 0,05 %FS Genauigkeit

Eigensichere KELLER Pressure Pegelsonden

Serie 26Y-Ei

Bis zu 10 bar, ± 0,25 %FS Genauigkeit

Serie 36XW-Ei

Bis zu 30 bar, ± 0,05 %FS Genauigkeit

Serie 46X-Ei

Bis zu 0…0,03 to 0…0,3 bar, ± 0,1 %FS Genauigkeit

Autark und batteriebetrieben
KELLER Pressure Pegellogger

DCX-16

Dimension ø 16 mm, TEB ± 0,1 %FS @ -10…40 °C, 114'000 Messpunkte

DCX-22

Dimension ø 22 mm, TEB ± 0,1 %FS @ -10…40 °C, 114'000 Messpunkte

DCX-22AA

Dimension ø 22 mm, TEB ± 0,1 %FS @ -10…40 °C, 114'000 Messpunkte

DCX-22-ECO

Dimension ø 22 mm, TEB ± 0,25 %FS @ -10…40 °C, 114'000 Messpunkte

DCX-25PVDF

Dimension ø 25 mm, TEB ± 0,1 %FS @ -10…40 °C, 114'000 Messpunkte

Telemetrie
KELLER Pressure Fernübertragungseinheiten

ADT1-Box

Konnektivität NB-IoT / LTE-M / LoRa, Batterielaufzeit bis zu 10 Jahre

ADT1-Tube

Konnektivität NB-IoT / LTE-M / LoRa, Batterielaufzeit bis zu 5 Jahre

ARC1-Tube

Konnektivität 2G / 3G / 4G / NB-IoT / LTE-M / LoRa, Batterielaufzeit bis zu 10 Jahre

ARC1-Box

Konnektivität 2G / 3G / 4G / NB-IoT / LTE-M / LoRa, Batterielaufzeit bis zu 10 Jahre

ARC1-Box-SB

Konnektivität 2G / 3G / 4G / NB-IoT / LTE-M / LoRa, Batterielaufzeit bis zu 10 Jahre

KELLER Pressure – Swiss Made Quality

Herausragende Langzeitstabilität
KELLER Pressure Pegelsonden entsprechen höchster Schweizer Qualität und bieten durch ihren einzigartigen Aufbau Wartungsfreiheit über Jahre bei gleichbleibender Performance.

Maximale Komptabilität
KELLER Pressure Pegelsonden bieten alle gängigen Schnittstellen (digital und analog) für eine optimale Konfiguration und Kommunikation. Produkte mit einer SDI-12 Schnittstelle eignen sich besonders für batteriebetriebene, ferngesteuerte Systeme in der Umwelt- und Wasserindustrie.

Höchste Genauigkeit
KELLER Pressure Pegelsonden bieten höchste Messgenauigkeit. Dies entspricht beispielsweise, bei einem Messbereich von 10 mH₂O einer maximalen Messabweichung von 5 mm (0,05 %FS).

Wireless Solutions
KELLER Pressure bietet hochwertige und autonome Datenloggen (ADT1-Box und ADT-Tube) mit NB-IoT-, 3G/4G/5G, LoRa-Konnektivität und mit bis zu 10 Jahren Batterielaufzeit.

Kundenspezifische Produkte
KELLER Pressure bietet eine Vielzahl an Konfigurationen und spezifizierter Produkte:

Anpassung der Kabellängen
Verschiedenste Materialien: z. B. Hastelloy oder Titan für korrosive oder raue Umgebungen
Integrierter CTD-Sensor für Leitfähigkeitsmessungen (36XW-CTD)
Spezielle Kynar®-Membran für Abwasser oder abrasive Medien (26KyX)
Erweiterter Blitzschutz für Sonden (X-Line 26/36)

Industrien

KELLER Pressure Füllstand- und Pegelsonden finden ihren Einsatz in den unterschiedlichsten Industrien:

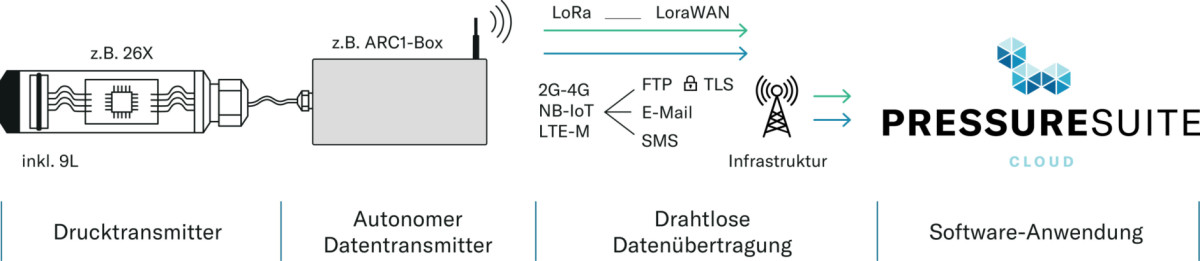

KELLER Pressure Unplugged

Ideal für abgelegene Messtellen
Einfache Installation
Kabellose Datenübertragung

Fernübertragung über Internet

Messstellen zur Grundwasser- oder Füllstandsüberwachung befinden sich häufig in abgelegenen oder schwer zugänglichen Bereichen, etwa in freier Natur oder an offenen Gewässern. KELLER Pressure bietet hierfür sowohl Pegellogger mit Nahfunk-Schnittstellen als auch Fernübertragungssysteme für IoT-Netzwerke wie LoRaWAN, NB-IoT oder GSM.

Mit der WebApp «PressureSuite Cloud» lassen sich Messwerte erfassen, visualisieren und effizient verwalten. Darüber hinaus bietet sie zahlreiche Konfigurationsmöglichkeiten für ihre Geräte.

HYDROSTATISCHE MESSUNGEN

Die häufigste Form der elektrischen Füllstandmessung, in industriellen Anwendungen, ist die hydrostatische Druckmessung.

Als hydrostatischen Druck bezeichnet man den Druck, der innerhalb eines ruhenden Fluids oder Gases durch den Einfluss der Gravitationskraft entsteht. Das ruhende Fluid erzeugt durch seine eigene Masse ein Eigengewicht auf die unteren Schichten. Hierbei spielt weder der Typ des Mediums eine Rolle noch ob das Fluid sich in Bewegung befindet. Dynamischer Druck durch Strömung wird nicht erfasst.

Der hydrostatische Druck kann sowohl in einem offenen bzw. freien Behälter, Gewässer oder auch in einem geschlossenen Tank mit Über- oder Unterdruck gemessen werden. In sämtlichen Fällen wird unter Berücksichtigung des Umgebungsdrucks der tatsächliche Füllstand ermittelt. Bei einem geschlossenen Behälter muss zusätzlich der Druck des über der Flüssigkeit eingeschlossenen Gases miteinbezogen werden. Dies erfolgt über eine weitere Druckmessung mit einem zweiten Transmitter, der in der Regel seitlich am Tank eingeschraubt wird.

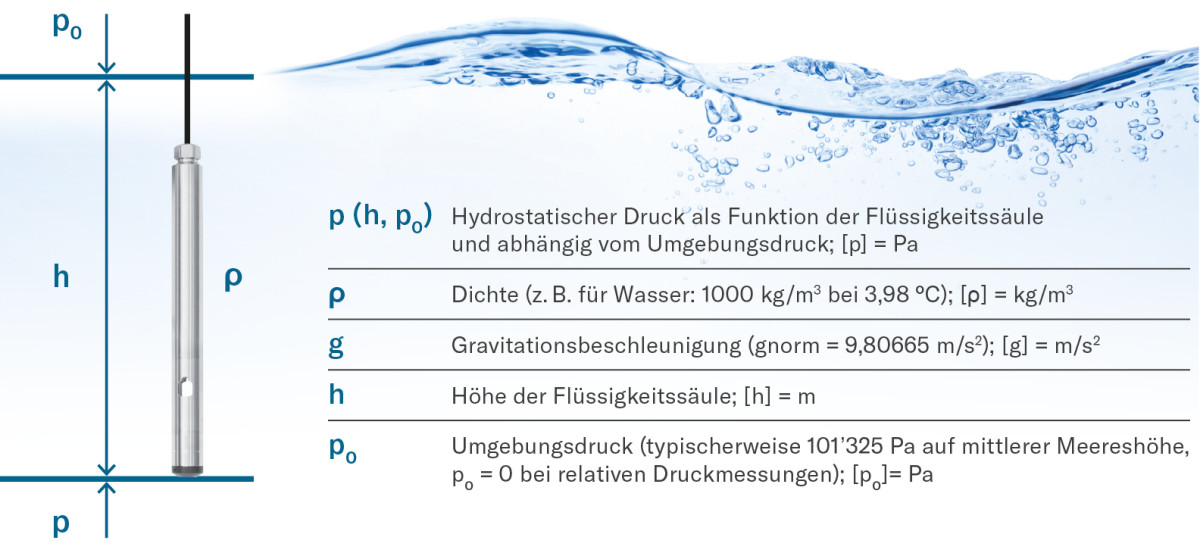

Mittels folgender Formel lässt sich der hydrostatische Druck unter Berücksichtigung des Umgebungsdrucks berechnen: p(h, p_o) = ρ x g x h + p_o
